Vòng bi chống quay ngược (Blackstop cam clutch)

Internal Freewheels FEN

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng
Các trang sức tự do bên trong FEN là các trang sức tự do dạng xoắn mà không có hỗ trợ chịu lực.

Vòng ngoài được ép vào nhà khách hàng. Điều này làm cho các giải pháp f itting nhỏ gọn, tiết kiệm không gian có thể thực hiện được.

Các freewheels FEN được sử dụng như:

➧Bản lùi

➧ Ly hợp mở rộng ➧Xe tự do lập chỉ mục

Ngoài loại tiêu chuẩn, loại có RIDUVIT® có thể được cung cấp để kéo dài tuổi thọ.

Mô-men xoắn danh định lên đến 4 000 Nm. Mô-men xoắn được truyền trên vòng ngoài bằng cách ép.

Lỗ khoan lên đến 100 mm. Nhiều lỗ khoan tiêu chuẩn có sẵn.

Ví dụ ứng dụng

Freewheel bên trong FEN 82 SF như một mặt sau được lắp vào phần cuối của trục trung gian của hộp số thúc trong bộ truyền động của băng tải gầu. Trong trường hợp động cơ dừng, băng tải gầu phải được giữ cố định để hàng hóa trên băng tải không bị kéo ngược trở lại. Vòng ngoài mỏng được ép vào vỏ cho phép giải pháp lắp hiệu quả về không gian.

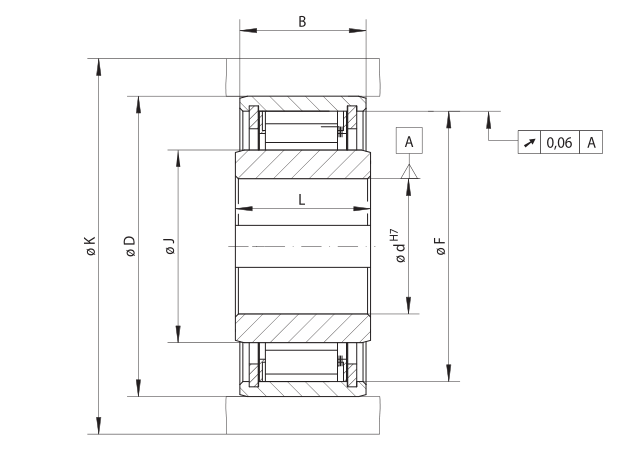

Freewheel Size	Type	Nominal t orque M_N Nm	Max. speed Inner ring freewheels/ overruns min^-1	Outer ring freewheels/ overruns min^-1	Type	Nominal t orque M_N Nm	Max. speed Inner ring freewheels/ overruns min^-1	Outer ring freewheels/ overruns min^-1	mm	Bore d Standard mm mm		max. mm	B mm	D mm	F mm	J mm	K min. mm	L mm	Weight kg
FEN 37	SF	220	2 500	2 600	SFT	220	2 500	2 600	20	25*		25*	25	62	55	37	85	35	0,4
FEN 44	SF	315	1 900	2 200	SFT	315	1 900	2 200	25			32*	25	70	62	44	90	35	0,6
FEN 44	SF	315	1 900	2 200	SFT	315	1 900	2 200	30			32*	25	70	62	44	90	19	0,5
FEN 57	SF	630	1 400	1 750	SFT	630	1 400	1 750	30	35	40	42*	35	85	75	57	105	45	1,2
FEN 72	SF	1 250	1 120	1 600	SFT	1 250	1 120	1 600	45	50		55*	36	100	90	72	132	60	1,8
FEN 82	SF	1 900	1 025	1 450	SFT	1 900	1 025	1 450	50	55		65*	40	115	100	82	140	60	2,9
FEN 82	SF	1 900	1 025	1 450	SFT	1 900	1 025	1 450	50	55		65*	32	120	100	82	140	60	3,2
FEN 107	SF	2 800	880	1 250	SFT	2 800	880	1 250	70			85*	45	140	125	107	175	65	4,2
FEN 107	SF	2 800	880	1 250	SFT	2 800	880	1 250	70			85*	45	150	125	107	175	65	5,0
FEN 127	SF	4 000	800	1 150	SFT	4 000	800	1 150	90			100*	62	165	145	127	195	75	7,0

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Các giá trị tốc độ tối đa được liệt kê ở trên áp dụng cho các điều kiện lắp đặt vì chúng được cung cấp cho Đồ trang sức hoàn chỉnh. Nếu điều kiện cài đặt thực tế được biết, có thể cho phép tốc độ cao hơn

trong những hoàn cảnh nhất định.

Rãnh then hoa theo DIN 6885, trang 1 • Dung sai độ rộng rãnh then hoa JS10.

* Rãnh then hoa theo DIN 6885, trang 3 • Dung sai độ rộng rãnh then hoa JS10.

Gắn

Freewheels bên trong FEN không có ổ trục ủng hộ. Căn chỉnh đồng tâm của bên trong và vòng ngoài phải được cung cấp bởi khách hàng. Việc hết thời gian cho phép (T.I.R.) phải được quan sát- ved.

Mômen xoắn được truyền trên vòng ngoài bằng
bấm phù hợp. Để truyền các đặc điểm mô-men xoắn-
fied trong bảng, vòng ngoài phải được chứa-
sửa đổi trong một nhà ở với một bên ngoài
đường kính K.

Vỏ được làm bằng thép hoặc màu xám
gang có chất lượng tối thiểu GG-20.

Dung sai của lỗ khoan D phải là
ISO P6 và dung sai của trục phải
ISO h6 hoặc j6.

Bôi Trơn

Dầu bôi trơn có chất lượng quy định phải
được cung cấp.
